土木工事の3次元点群データとは？測量・数量計算・出来形管理での活用方法

建設・土木の分野では、ドローン測量や3Dレーザースキャナとともに「3次元点群データ」という言葉を聞く機会が増えています。

専用ソフトの画面に映るのは、地形や構造物を立体的に再現した無数の点です。しかしぱっと見では、それぞれの点がどのような情報を持ち、測量後にどう処理され、実際の工事で何に使われているのかまでは、分かりにくいのではないでしょうか。

点群データは、現場を立体的に眺めるためだけの画像ではありません。適切に処理することで、現況地形の把握から数量計算、設計との比較、出来形管理まで活用できる、ICT施工の基礎となるデータです。

本記事では、北海道オホーツク地方で測量・ICT対応に取り組む株式会社ディ・エス・ジーが、公的機関の資料と当社の公開情報をもとに、3次元点群データの基本と土木現場での活用方法を解説します。

3次元点群データとは？

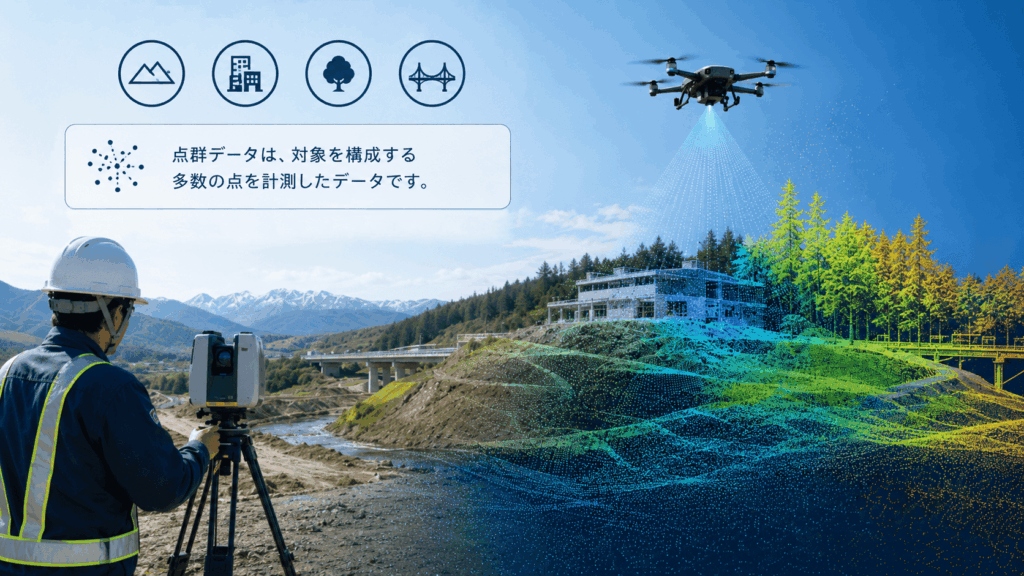

点群データとは、対象物の表面を計測して得られた、多数の点の集合です。一つひとつの点が平面的な位置と高さを持っているため、点を立体空間に並べると、地形、建物、樹木、構造物などの形状が浮かび上がります。

国土地理院は、点群データを「地表面及び建物や樹木の表面を3次元的に計測した個々の点の集合体」と説明しています。同院が提供する航空レーザ測量の点群には、緯度・経度・高さに加え、色情報、レーザの反射強度、地表や水部などの簡易的な分類情報も含まれています。ただし、点が持つ情報やデータの仕様は、使用する計測方法や成果品によって異なります。

参考：国土地理院「点群データ」

ここで区別しておきたいのが、点群データと3次元モデルは同じものではないという点です。点群は、あくまで計測された点の集まりであり、それだけで設計や出来形管理に使えるとは限りません。目的に応じて不要な点を取り除き、座標を整え、必要な面や断面を作ることで、初めて施工管理に使えるデータになります。

点群データはどのように取得するのか

土木測量で点群データを取得する代表的な方法として、ドローンを使う方法と、地上型3Dレーザースキャナを使う方法があります。

比較項目	ドローンによる計測	地上型3Dレーザースキャナによる計測
基本的な方法	上空から写真またはレーザで計測する	地上からレーザを照射して計測する
特徴	広い範囲を面的に捉えやすい	地形や構造物を地上から面的に捉える
主な留意点	天候、植生、飛行条件など	死角、設置位置、複数点群の合成など

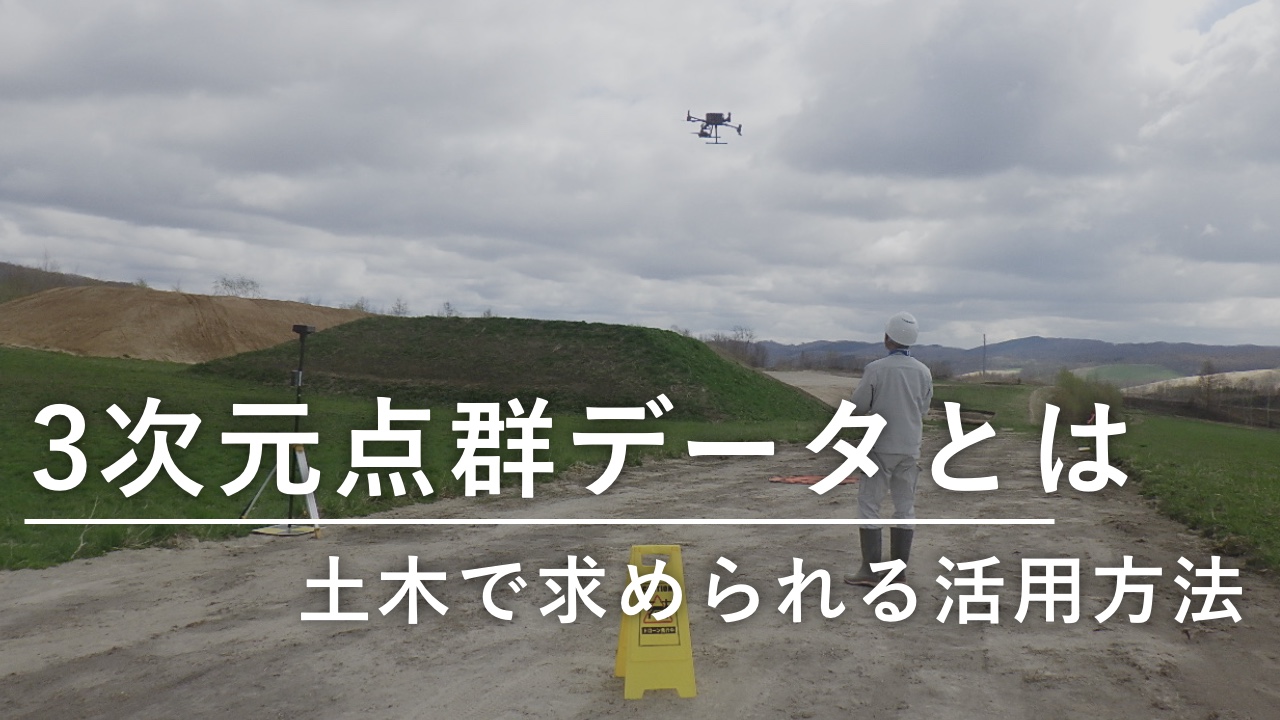

ドローンによる計測

ドローンを使った測量には、上空から連続して撮影した写真を解析して3次元点群を作る方法と、機体に搭載したレーザースキャナで地表を計測する方法があります。国土地理院の「i-Construction推進のための3次元数値地形図データ作成マニュアル」でも、UAV写真測量による空中写真とUAVレーザ測量による3次元点群データが扱われています。

上空から計測できるため、広い範囲を面的に捉えやすいことが特徴です。一方、UAVによる測量は、強風や降雨などの天候、植生、航空法上の制限といった条件を考慮する必要があります。

参考：国土地理院「i-Construction推進のための3次元数値地形図データ作成マニュアル」、国土交通省「ICTの全面的な活用（ICT土工）」

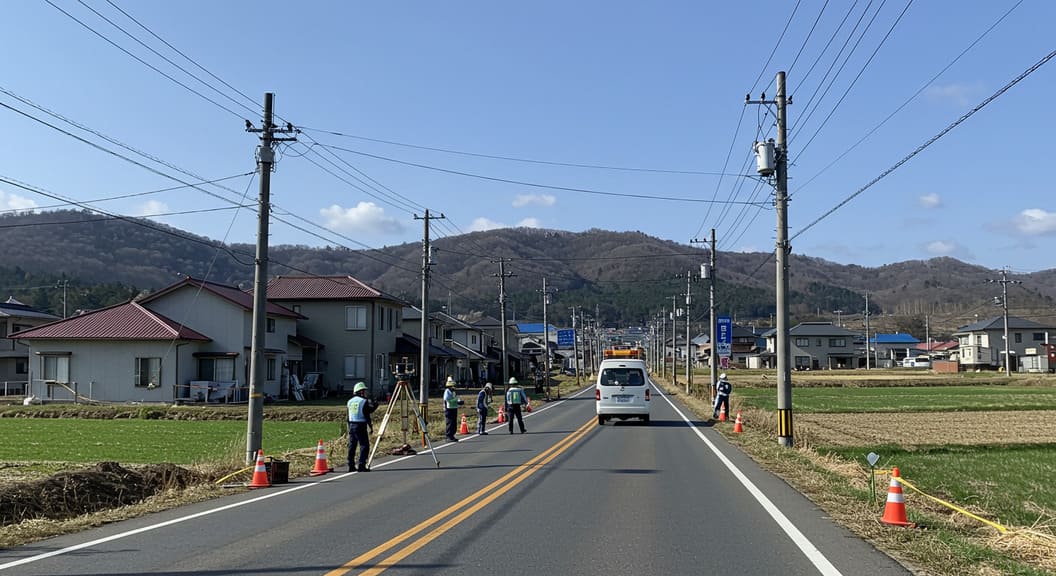

地上型3Dレーザースキャナによる計測

地上型3Dレーザースキャナは、地上に設置した機器からレーザ光を照射し、対象物までの距離や方向をもとに3次元座標を取得する方法です。国土地理院は、レーザ光が届く範囲を短時間で網羅的に計測し、高精度な3次元点群データを取得できる測量方法として、地形測量などに用いられていると説明しています。

ただし、計測位置によって死角が生じるため、対象物の形状によっては設置場所を変えて複数回計測します。取得した複数の点群は、処理ソフトで合成し、所定の座標系へ変換して一つのデータにまとめます。

参考：国土地理院「地上レーザ測量システムを用いた三次元点群合成マニュアル」、国土交通省「ICT施工eラーニング・3次元測量技術」

どちらが優れているかを一律に決めることはできません。計測する範囲、対象物の形状、周囲の環境、必要な精度、最終的な利用目的を確認し、現場に適した方法を選ぶことが重要です。

取得した点群が「使えるデータ」になるまで

ドローンを飛ばしたり、スキャナで現場を計測したりすれば、すぐに完成データが得られるわけではありません。取得した情報は、主に次のような工程を経て、目的に合ったデータへ整えます。

1. 点群を生成・取得する 写真測量では、撮影した複数の画像を解析して点群を生成します。レーザースキャナでは、計測した対象物の3次元座標を点群として取得します。
2. 複数の点群を合成し、座標を整える 異なる位置から取得した点群を合成し、現場で使用する座標系へ合わせます。
3. 利用目的と関係のない点を除去する 計測範囲に含まれた作業員、車両、建設機械、草木などを、必要に応じて取り除きます。
4. 用途に合ったデータへ加工する 数量計算、設計との比較、出来形管理など、利用目的に応じて面や断面を作成します。

2026年3月に改定された国土交通省の「3次元計測技術を用いた出来形管理要領（案）」でも、出来形と関係のない不要点がある場合は点群処理ソフトで除外し、必要に応じて点群へTIN（不等三角網）を配置して、出来形計測データを作成する手順が示されています。

参考：国土交通省「3次元計測技術を用いた出来形管理要領（案）」

大切なのは、点の多さではなく、利用目的に必要な精度と形式へ整えることです。何のために計測するのかを先に定めることで、必要な範囲や処理方法も明確になります。

点群データは土木工事で何に使われるのか

工事前の現況を立体的に把握する

起工測量では、工事を始める前の地形や構造物の状態を確認します。点群データを使うと、現場を限られた測点だけではなく、面的な3次元情報として捉えられます。高低差や傾斜、複雑な形状をパソコン上で確認できるため、施工計画や3次元設計データを作成する際の基礎資料になります。

数量計算や設計確認に活用する

現況地形の点群と設計上の形状を重ね合わせることで、掘削や盛土の範囲、土量、法面積などの確認に活用できます。株式会社ディ・エス・ジーでも、公式サイトのICT施工フローにおいて、現場測量の後に3次元設計データを作成し、3次元モデルを使って土量や法面積などを算出する流れを公開しています。

ただし、点群だけを見れば数量が自動的に確定するわけではありません。どの範囲を対象とするか、どの面を基準にするかといった条件を整理し、設計図書や現場条件と照合する必要があります。

施工後の出来形を確認する

工事後に再度3次元計測を行い、施工後の形状を設計データと比較することで、出来形管理にも活用できます。国土交通省の出来形管理要領では、要求される測定精度を満たす機器を使用して施工後の3次元座標を取得し、処理した出来形計測データから管理資料を作成する方法が定められています。

従来の測点による管理が不要になるという意味ではありません。工種や発注条件によって求められる管理方法は異なるため、適用する要領や成果品の仕様を確認することが前提です。

オホーツクの広さと多様な地形を、どう計測するか

点群データをオホーツクの現場に重ねて考えると、まず浮かぶのは地域そのものの広がりです。

オホーツク管内は北海道北東部に位置し、約280キロメートルの海岸線でオホーツク海と接しています。**総面積は10,691平方キロメートルで北海道全体の12.8％、耕地面積も全道の14.5％**を占め、長い海岸線と広い農地を持っています。沿岸部から内陸部まで広がる管内では、測量の対象や周辺条件も一様ではありません。

出典：北海道オホーツク総合振興局「管内概要 オホーツク2025」

広い場所だからドローン、構造物だから3Dスキャナ、と単純に決められるものでもありません。同じ広さの現場でも、植生や高低差、周辺の建物、必要な精度によって適した方法は変わります。上空からの計測が難しい条件もあれば、地上から一度に見通せない場所もあるためです。

ディ・エス・ジーでは、ドローンや3Dスキャナだけでなく、GNSSやトータルステーションも含め、現場特性に応じて測量機器を使い分ける方針を公式サイトで紹介しています。

オホーツクで点群データを活用する意味は、広い地域を何でも同じ方法で測ることではなく、それぞれの現場条件を3次元情報として捉え、設計や施工管理へつなげることにあります。そのためには、点群を取得できる機器を持つだけでなく、現場ごとに計測方法を選び、用途に合ったデータへ整える技術が欠かせません。

点群データは、現場と次の工程をつなぐ基礎になる

3次元点群データは、ドローンや3Dレーザースキャナで取得した無数の点を、施工に役立つ情報へ変えていくための土台です。現況地形の把握、数量計算、設計との比較、出来形管理など、活用方法は複数ありますが、必要な精度や処理方法は現場と目的によって変わります。

大切なのは、最新機器を使うこと自体ではなく、何を確認するために、どの方法で計測し、どのような成果へつなげるのかを明確にすることです。

株式会社ディ・エス・ジーでは、北海道オホーツク地方において、ドローン測量、3Dスキャナ測量、3次元設計データ作成などに取り組んでいます。現場測量や3次元データの活用についてお困りのことがございましたら、どうぞお気軽にご相談ください。
